Стаціонарний інвертор та акумулятор LiFePO4 для дому і квартири: інженерний розбір Victron, Deye, Chisage та прихованих втрат енергії

Статті

16.10.2026 17:05 (Оновлено 16.10.2026 в 17:05)

Костянтин Голубцов, джерело: «Facenews»

Статті

«У цьому матеріалі ми розбираємо стаціонарні інверторні системи (48V та трифазні рішення), які монтуються в електрощиток і розраховані на роки автономної роботи. Якщо ви орендуєте житло або шукаєте портативне рішення формату "увімкнув у розетку і працює" — читайте наш окремий інженерний розбір: [EcoFlow, Bluetti, Anker чи AllPowers: яку зарядну станцію обрати для квартири без переплати за маркетинг]».

• Для квартири (150–300 Вт): Зарядна станція LiFePO4 або однофазний Victron MultiPlus-II (мінімальний холостий хід 11–18 Вт).
• Для будинку без СЕС: Трансформаторний Victron або Deye з обов'язковим поділом щитка та трипозиційним байпасом I-0-II.
• Для будинку з сонячними панелями: Високовольтний гібрид Deye 10–12K + масив АКБ від 15 кВт·год (щоб компенсувати 2 кВт·год/добу власного споживання).
• Для бізнесу та цеху: Високовольтні системи Deye HV (200–700V) або каскади Victron Quattro в парі з дизель-генератором (режим Peak Shaving). (Детальні правила для кожного з 4 сценаріїв — у підсумковому чек-листі в кінці статті).

1. Математика прихованих втрат: куди зникає до 44% ємності вашого акумулятора

Стандартний акумуляторний модуль LiFePO4 48V (51.2V 100Ah) має номінальну ємність 5,12 кВт·год. Але ви ніколи не отримаєте ці 5,12 кВт·год у розетці 230В через три фізичні фактори:

1. Глибина розряду (DoD — Depth of Discharge): BMS налаштовують на відсікання при 10–15% залишку заряду, щоб не вбити комірки глибоким розрядом. Отже, корисна DC-ємність становить: 5,12 кВт·год × 0,90 = 4,608 кВт·год.
2. ККД перетворення DC → AC: Інвертування постійного струму 48В у змінний 230В має ККД від 89% до 93% (залежно від завантаження).
3. Власне споживання інвертора (Холостий хід / Self-Consumption): Це потужність, яку силова частина інвертора спалює на саму себе 24/7, просто підтримуючи 230В у мережі будинку, навіть якщо жодна лампочка не світиться.

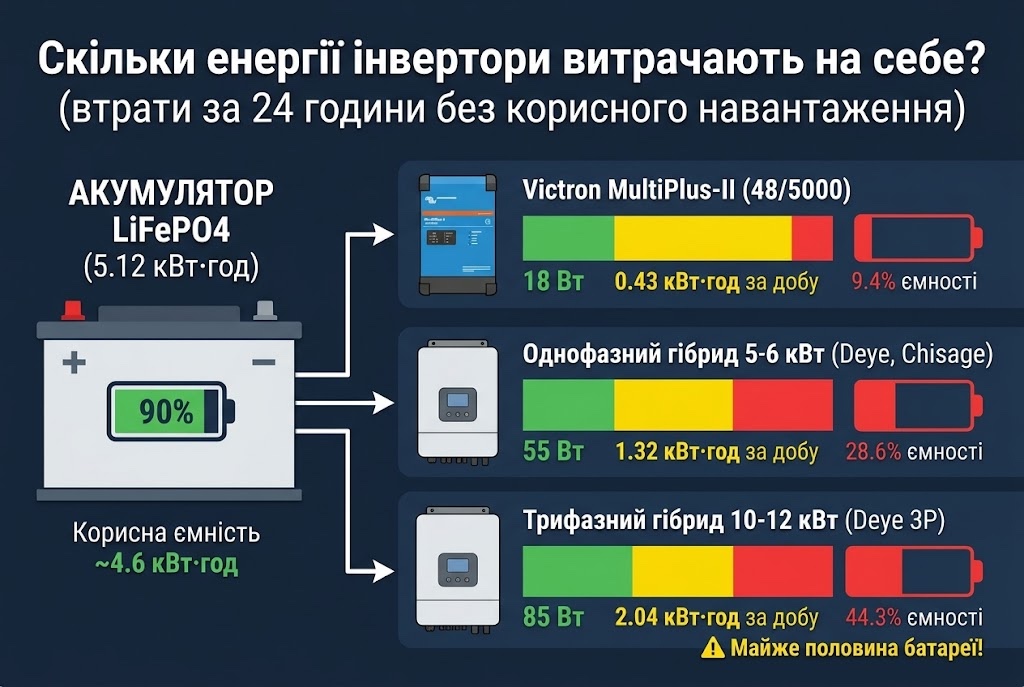

Порівняльна таблиця втрат на холостому ходу (на прикладі 1 батареї 5,12 кВт·год)

Головний практичний висновок із графіка:

• При типовому нічному або квартирному навантаженні 150 Вт (холодильник, роутер, ONU-термінал, автоматика котла, чергові прилади) система на Victron MultiPlus-II пропрацює від однієї батареї 25,7 години, тоді як трифазний комбайн на 12 кВт протримається лише 18,2 години (різниця — 7,5 годин, або +41% автономності на тій самій батареї!).
• Ставити трифазний гібридний інвертор із холостим ходом 85 Вт на одну батарею 5 кВт·год — груба помилка проєктування: майже половину заряду інвертор спалить на власний обігрів. Для трифазного інвертора 10–12 кВт мінімально розумна ємність збірки АКБ починається від 15–20 кВт·год.

2. Дві інженерні школи: Трансформаторна класика (LF) проти Високочастотних комбайнів (HF)

Чому на ринку співіснують дві абсолютно різні концепції — модульні низькочастотні системи (Victron Energy) та високочастотні моноблоки «все-в-одному» (Deye, Sunsynk, Chisage Eris)? Вони вирішують різні завдання.

А. Низькочастотна трансформаторна архітектура (Low Frequency — Victron MultiPlus-II / Quattro)

Усередині стоїть важкий мідний тороїдальний трансформатор на 50 Гц.

• Переваги:
  1. Феноменальна перевантажувальна здатність та живучість: трансформатор працює як природний демпфер. Він легко ковтає важкі індуктивні пуски свердловинних насосів, компресорів теплових насосів чи кондиціонерів без пробою силових транзисторів.
  2. Робота з будь-яким генератором (PowerAssist та Dynamic Current Limiter): якщо у вас слабкий генератор на 2,8 кВт, а в будинку увімкнули чайник і бойлер на 4,5 кВт — Victron не виб'є автомат генератора, а миттєво додасть відсутні 1,7 кВт із акумулятора, синхронізувавшись навіть із «брудною» синусоїдою дешевого бензогенератора.
  3. Модульна відмовостійкість: інвертор (MultiPlus-II), сонячний контролер (SmartSolar MPPT) та мозок системи (Cerbo GX) — це окремі прилади. Якщо гроза виведе з ладу сонячний контролер, ваш будинок не залишиться без світла.
• Недоліки:
  • Висока ціна та складність щита при побудові трифазної системи (потрібно 3 окремі інвертори MultiPlus-II + шини розподілу постійного струму Lynx + окремі MPPT-контролери).
  • Сонячні контролери Victron — низьковольтні (до 150В або 250В DC), що вимагає товстішого кабелю з даху і паралельного з'єднання стрінгів, тоді як у Deye можна подати до 500–800В DC одним тонким кабелем 4–6 мм².

Б. Високочастотна архітектура «Все-в-одному» (High Frequency — Deye, Chisage Eris)

Перетворення відбувається на високій частоті через DC-DC конвертери, шину 400В DC та IGBT-міст без важкого трансформатора 50 Гц.

• Переваги:
  1. Ідеальний форм-фактор для СЕС та трифазних будинків: в одній коробці вже є трифазний інвертор, 2 або 3 високовольтні MPPT-трекери та окремий силовий програмований порт GEN (який можна налаштувати як вхід генератора, як вихід Smart Load для скидання надлишків сонця в бойлер, або як вхід для мікроінвертора).
  2. Асиметричне навантаження по фазах: трифазний Deye 12K здатен видавати до 50% номінальної потужності (6 кВт) на одну фазу. Це критично для українських будинків, де на одній фазі можуть одночасно увімкнутися духовка та чайник.
  3. Безшумність (у Deye низьковольтної серії SG04): величезний литий радіатор дозволяє інвертору до 2–3 кВт навантаження працювати без увімкнення вентиляторів.
• Недоліки:
  • Високе споживання на холостому ходу (50–85 Вт).
  • Усе в одній платі: якщо виходить із ладу силова частина або плата керування — знімається весь комбайн, і будинок залишається лише на обвідному байпасі (від мережі або генератора).

3. Акумулятори LiFePO4: Готові заводські блоки (Pylontech, Dyness, Deye) проти кастомних збірок (EVE + JK BMS)

Акумулятор — це 50–60% бюджету всієї системи. Тут читач постає перед вибором: купити брендовий заводський блок чи замовити збірку на призматичних комірках EVE (LF280K / MB31).

Практична порада: Якщо бюджет дозволяє взяти лише 5 кВт·год — беріть заводський модуль (Deye SE-G5.1 Pro або Pylontech US5000). Якщо ж потрібно 15 кВт·год для приватного будинку — збірка у заводському металевому ящику (Seplos / Gobel) на оригінальних комірках EVE LF280K / MB31 з інверторною JK BMS (2A active balance) та автоматом постійного струму дасть утричі більшу ємність за ті самі гроші.

4. Чотири типові інженерні помилки при монтажі, про які мовчать продавці

1. Проблема «Наскрізного нуля» та фазозалежні газові котли:
   • Під час зникнення міської мережі ввідний автомат або реле інвертора розриває і фазу, і робочий нуль (N), переводячи вихід інвертора в ізольований режим (IT), де на обох дротах відносно землі з'являється по ~115В. Іонізаційний датчик полум'я в газовому котлі (Baxi, Vaillant, Protherm, Ariston) перестає «бачити» вогонь і блокує пальник з помилкою.
   • Як вирішується: Правильним налаштуванням сухого контакту заземлення нейтралі (Signal Island Mode у меню Deye або вбудованого Ground Relay у Victron MultiPlus-II), який автоматично з'єднує вихідний нуль інвертора із шиною заземлення (PE) виключно в режимі роботи від акумулятора.
2. Відсутність трипозиційного рубильника байпасу (I-0-II):
   • Навіть найнадійніший інвертор колись потребуватиме обслуговування, оновлення прошивки або ремонту. Якщо в щитку немає механічного перекидного рубильника (байпасу) (наприклад, Hager SFT240 для 1 фази або SFT440 для 3 фаз), будь-який збій інвертора залишить будинок без електрики навіть за наявності світла в міській мережі. Байпас дозволяє за 1 секунду пустити міську мережу в обхід інвертора.
3. Підключення всього будинку на резервний вихід (LOAD / BACKUP) без поділу навантажень:
   • Коли на резервний вихід інвертора садять абсолютно весь щиток (включно з електроплитою, бойлером, електрокотлом та зарядкою електромобіля), під час нічного відключення світла вмикається бойлер або тепла підлога і за 40 хвилин у нуль висаджує акумулятор.
   • Як зробити правильно: Поділити щиток на Групу 1 (Критичні навантаження — на вихід LOAD): освітлення, холодильник, котел, насос, роутер, розетки кімнат; та Групу 2 (Потужні некритичні споживачі — до інвертора або на порт GEN/Smart Load): електрокотел, бойлер, зарядка авто, сауна. Або відсікати їх автоматично через розумні контактори/автомати при зникненні міської мережі в системі Розумного дому.
4. Економія на захисті по постійному струму (DC-автомат та плавкий запобіжник):
   • Струм короткого замикання літій-залізо-фосфатної збірки 48В може перевищувати 2000–3000 Ампер. Звичайний дешевий автомат змінної напруги (AC) при спробі розірвати дугу постійного струму 100–200А просто зварює контакти і спалахує. Між акумулятором та інвертором обов'язково ставиться спеціалізований DC-автомат у литому корпусі (MCCB) або плавкий запобіжник типу NH / Mega-fuse на 125–250А.

3 золоті правила вибору інвертора під кожен сценарій

1. Для маленької квартири (базові потреби: холодильник, роутер, світло, котел)

1. Мінімізуйте холостий хід: Не купуйте стаціонарний гібридний інвертор на 5–6 кВт — він спалить до 30% вашої батареї просто на підтримку власної роботи. Обирайте зарядну станцію на LiFePO4 (1–2 кВт·год) або систему на базі Victron MultiPlus-II 48/3000 (де холостий хід становить лише 11–18 Вт).
2. Окреме живлення для інтернету: Підключіть роутер та оптичний термінал (ONU) через низьковольтний DC-DC перетворювач (Mini-UPS 9V/12V) напряму без подвійного перетворення в 220В — це збереже до 20% заряду основної станції.
3. Жодних кабелів «вилка-вилка»: Заживлюйте щиток виключно через трипозиційний перекидний рубильник (I-0-II, наприклад Hager SFT240), а для фазозалежного газового котла використовуйте пристрій із чистим синусом та прокиданням наскрізного нуля.

2. Для приватного будинку (без сонячних панелей — робота як потужний ДБЖ)

1. Трансформаторна надійність та пускові струми: Свердловинний насос або компресор у момент старту споживають у 3–5 разів більше за свій номінал. Обирайте низькочастотні інвертори (Victron MultiPlus-II / Quattro) або перевірені гібриди з реальним запасом перевантаження 200% (Deye).
2. Поділ щитка на критичну та некритичну групи: Обов’язково виведіть електрокотел, бойлер, варильну поверхню та зарядку авто на доінверторну лінію (або відсікайте їх автоматичним контактором при зникненні міської мережі), інакше ви залишитеся з порожньою батареєю за 40 хвилин.
3. Дружба з генератором: Налаштуйте автоматичний запуск або функцію додавання потужності (PowerAssist у Victron або порт GEN у Deye), щоб генератор працював на оптимальних обертах, одночасно живлячи будинок і заряджаючи масив АКБ високим струмом.

3. Для приватного будинку з сонячними панелями (повноцінна гібридна СЕС)

1. Високовольтні стрінги та асиметрія фаз: Для 3-фазного будинку оптимальним є моноблок Deye 10–12K — він приймає сонячні поля високої напруги (до 800В DC тонким кабелем з даху) і здатен видавати до 50% своєї номінальної потужності на одну навантажену фазу.
2. Правильний баланс «Інвертор — Батарея»: Оскільки трифазний гібрид витрачає на власні потреби близько 2 кВт·год на добу, мінімально доцільна ємність акумуляторів LiFePO4 для нього починається від 15 кВт·год (наприклад, 3 заводські модулі по 5 кВт·год або збірка на комірках EVE 280–314 Ah із CAN-комунікацією по JK BMS).
3. Скидання надлишків сонця (Smart Load): Налаштуйте силовий порт інвертора так, щоб у сонячний день, коли акумулятори вже заряджені на 95–100%, вся зайва сонячна енергія автоматично гріла бойлер або буферну ємність опалення, не пропадаючи дарма.

4. Для бізнесу, офісу та виробництва (комерційні та промислові об'єкти)

1. Високовольтна архітектура (High Voltage Battery 200–700V): На потужностях від 20–30 кВт відмовтеся від 48-вольтових систем (де струми сягають сотень Ампер і гріють шини) на користь промислових високовольтних інверторів (Deye 25–50K-SG01HP3 або трифазних каскадів Victron Quattro 10–15 kVA) з високовольтними стійками АКБ.
2. Гібридизація з дизель-генератором (ДГУ) та Peak Shaving: Інверторна система має зрізати короткочасні піки пуску верстатів чи холодильних камер і дозволяти вимикати потужний дизель-генератор у години малого навантаження (вночі чи в обід), що економить до 40–50% пального та мотогодин ДГУ.
3. Промисловий захист і резервування: Обов’язкове встановлення зовнішнього механічного щита байпасу (для сервісу без зупинки цеху чи серверної), DC-автоматів у литому корпусі (MCCB) з плавкими вставками NH, клімат-контролю в акумуляторному приміщенні та локального моніторингу по Modbus TCP.

Примітка автора: Це абсолютно незалежний огляд, а не комерційна реклама. Проте стаття не вийшла б настільки детальною без практичних порад і технічного натхнення від команди suntech.com.ua — щиро дякуємо колегам за приділений час і за те, що ділитеся реальним досвідом роботи з «залізом». Маєте власну інженерну експертизу, кейси або пропозиції щодо інформаційного партнерства? Пишіть до редакції FaceNews.
